補強枠を撤廃し肉厚強化した密閉丸型タイプ
- 発泡三重層を更に厚くした堅牢タンク
- 補強枠無しのすっきりした外観でメンテナンス性向上
- 水・薬品の貯蔵に最適

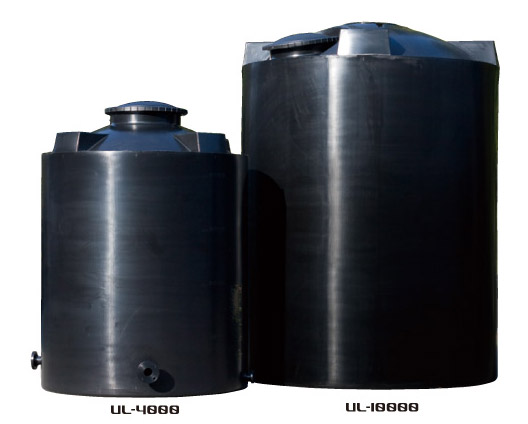

※写真はオプション取付例です。(ノズルはオプションとなります。)
ULタンク
装着可能装備
※( )はオプションです。
製品寸法は±1.5%程度誤差が生じることがあります。(単位：mm)
| 品番 | CADデータ(標準品) | 容量 | 外径 | 高さ | PCD | アンカー 本数 | 発泡三重層 | 備考 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | 全体 | 胴部 | ||||||||
| UL-20000 |  |
 |
20,000 | 2,710 | 4,260 | 3,810 | 2,830 | (6) | ○ | |
| UL-15000 | |
|
15,000 | 2,600 | 3,540 | 3,120 | 2,720 | (6) | ○ | |
| UL-10000 | |
|
10,000 | 2,280 | 3,190 | 2,780 | 2,400 | (6) | ○ | |
| UL-8000 | |
|
8,000 | 2,170 | 3,005 | 2,415 | 2,290 | (6) | ○ | |
| UL-6000 | |
|
6,000 | 1,922 | 2,800 | 2,350 | 2,042 | (4) | ○ | |
| UL-5000 | |
|
5,000 | 1,890 | 2,480 | 2,050 | 2,010 | (4) | ○ | |
| UL-4000 | |
|
4,000 | 1,740 | 2,370 | 1,940 | 1,860 | (4) | ○ | |
| UL-3000 | |
|
3,000 | 1,625 | 2,080 | 1,625 | 1,745 | (4) | 二層 | |
・比重の高い液体や、高温の液体などをご使用される場合は、MCタンクまたはCTタンク補強枠付きをお勧めします。
・アンカーボルトの先打ちはしないでください。
・タンクの目盛りは目安としてご使用ください。
・マンホールの位置は8000L以下が鏡面の中心、10000L以上が鏡面の横になります。
・標準マンホール内径：φ500
